Hoe u een vorkheftruckcapaciteitsplaatje leest: complete gids met voorbeelden

Snel antwoord

Een heftruckcapaciteitsplaatje geeft aan wat de capaciteit is maximale veilige lading de vrachtwagen kan onder specifieke omstenigheden vervoeren. De drie getallen die er het meest toe doen zijn: (1) nominaal vermogen in lbs of kg, (2) laadcentrum in inches of mm - de afstand van het vorkvlak tot het zwaartepunt van de lading, en (3) maximale hefhoogte . Alle drie werken samen. Verander een van deze en de nominale capaciteit verandert ook. Een vorkheftruck van 5.000 lb heft niet altijd 5.000 lb - lees elke regel van het plaatje voordat u gaat laden.

24 inch

Standaard laadcentrum

De meeste nominale capaciteiten zijn berekend bij een laadzwaartepunt van 24 inch (600 mm).

30-50%

Capaciteitsdaling

Typische capaciteitsvermindering bij heffen op volledige hoogte versus grondniveau

29 CFR

1910.178(a)(6)

OSHA-regelgeving vereist dat er te allen tijde een leesbaar typeplaatje op elke vorkheftruck aanwezig is

Sterfgevallen per jaar (VS)

Jaarlijkse dodelijke ongevallen met vorkheftrucks – overbelasting en omkantelen zijn de belangrijkste oorzaken

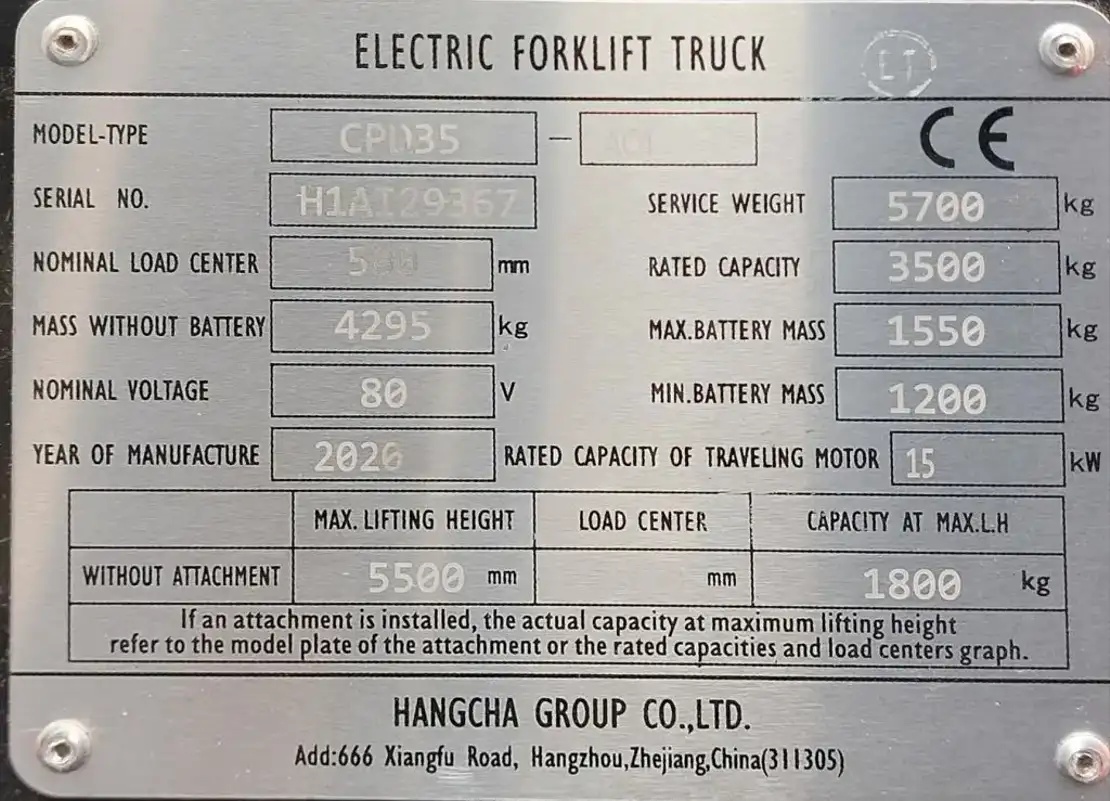

1. Wat is een heftruckcapaciteitsplaat?

Het capaciteitsplaatje - ook wel gegevensplaatje, naamplaatje of gewichtsplaat genoemd - is een metalen plaatje dat permanent op elke vorkheftruck is gemonteerd, meestal op het dashboard of de voorste mast, waar de machinist het vanaf de stoel kan zien. Het is geen suggestie. Onder OSHA 29 CFR 1910.178(a)(6) moet elke vorkheftruck voorzien zijn van een duurzaam, corrosiebestendig naamplaatje dat te allen tijde leesbaar is. Het bedienen van een vorkheftruck met een ontbrekende, beschadigde of onleesbare plaat is een aanwijsbare OSHA-overtreding.

De plaat wordt door de fabrikant geïnstalleerd en geverifieerd door een landelijk erkend testlaboratorium (NRTL) zoals UL of FM. Per ANSI/ITSDF B56.1 , is de vermelde capaciteit het resultaat van een fysieke kanteltafeltest of een technische berekening die de ongunstigste stabiliteitsgrenzen van de truck bestrijkt. Het is geen schatting; het is een geteste, gecertificeerde limiet.

Bedieningsregel: Bedien nooit een vorkheftruck als het capaciteitsplaatje ontbreekt, onleesbaar is of niet is bijgewerkt om bijlagen of wijzigingen weer te geven. Neem contact op met uw dealer of een gekwalificeerde technicus voor een vervangende plaat voordat u de truck weer in gebruik neemt.

2. Elk veld op het bord - en wat het feitelijk betekent

Capaciteitsplaten variëren enigszins per fabrikant en vrachtwagentype, maar OSHA en ANSI schrijven een reeks kernvelden voor die altijd moeten verschijnen. Hier is elk veld, wat het betekent en waarom het ertoe doet:

    Monstercapaciteitsplaat - Elektrische vorkheftruck met tegengewicht
      VRACHTWAGENTYPE
      E
      MODEL
      FB25X
      NOMINALE CAPACITEIT
      5.511 pond / 2.500 kg
      LAADCENTRUM
      24 IN/600MM
      MAX. HEFHOOGTE
      130 IN / 3.300MM
      VRACHTWAGEN GEWICHT
      9.260 pond / 4.200 kg
      BATTERIJGEWICHT (MIN/MAX)
      1.540 / 1.760 pond
      MASTTYPE
      3-TRAPS / VOLLEDIG GRATIS LIFT
      BIJLAGE
      ZIJ-SHIFTER
      CAPACITEIT MET BEVESTIGING
      4.850 pond / 2.200 kg

Veld	Wat het je vertelt	Veel voorkomende fout
Typeaanduiding vrachtwagen bijv. E, G, LP, DS, EX	Stroombron en classificatie voor explosiegevaarlijke omgevingen. E = elektrisch; G = benzine; LP = vloeibaar propaan; DS = diesel; EX = explosieveilig beoordeeld	Ervan uitgaande dat elke elektrische vrachtwagen veilig is in geclassificeerde gevaarlijke gebieden, zijn alleen vrachtwagens met EX-classificatie goedgekeurd
Neeminale capaciteit	De maximale lading die de truck veilig kan heffen, maar alleen op het aangegeven lastzwaartepunt en de aangegeven hefhoogte. Het is geen absoluut plafond dat onafhankelijk is van deze voorwaarden	Behandelen van de nominale capaciteit als een vast getal, ongeacht de laadpositie of hoogte
Laadcentrum	De horizontale afstand van de voorkant van de vorken tot het zwaartepunt van de lading. Standaard is 24 inch (600 mm). De nominale capaciteit is alleen geldig op deze exacte afstand	Er wordt geen rekening gehouden met ladingen die breder zijn dan 48 inch; hun zwaartepunt ligt verder dan 24 inch, waardoor de effectieve capaciteit wordt verminderd
Maximale hefhoogte	De hoogte waarvoor het aangegeven vermogen geldt. Naarmate de hefhoogte toeneemt, neemt de restcapaciteit af. Een aparte restcapaciteitgrafiek op de mast laat dit verband zien	Ervan uitgaande dat de volledige nominale capaciteit nog steeds van toepassing is bij het heffen tot 4 meter in een magazijn met hoge stellingen
Gewicht vrachtwagen (servicegewicht)	Het gewicht van de truck zelf, inclusief accu voor elektrische modellen. Cruciaal voor berekeningen van vloerbelastingen en planning van liftcapaciteit	Vergeten dat een geladen vorkheftruck op een lift = gewicht van de vrachtwagen en het laadgewicht. Het gecombineerde gewicht kan de liftclassificaties overschrijden
Batterijgewicht (min/max)	Alleen elektrische vrachtwagens. De contragewichtfunctie wordt gedeeltelijk door de accu uitgevoerd - als er een lichtere accu is geïnstalleerd, vervalt de nominale capaciteit en moet deze opnieuw worden berekend	Overstappen naar een kleinere/lichtere batterij zonder het capaciteitsplaatje bij te werken
Masttype	2-traps, 3-traps, 4-traps of volledig vrije lift. Bepaalt hoe de truck omhoog gaat en op welke hoogte het zicht beperkt is. Capaciteit op volledige hoogte is afhankelijk van het masttype	Een mast vervangen zonder het capaciteitsplaatje opnieuw te certificeren
Bijlage (indien geïnstalleerd)	Elk niet-fabriekshulpstuk (zijverschuiver, klem, vatenhandler) voegt gewicht toe en verschuift het lastzwaartepunt naar voren, waardoor de capaciteit afneemt. Een tweede lijn op het plaatje toont de herziene capaciteit met geïnstalleerd hulpstuk	Gebruik van het nominale draagvermogen van de basis wanneer een aanbouwdeel is gemonteerd - de onderste capaciteitslijn voor het aanbouwdeel is van toepassing
NRTL-goedkeuringsmerk	Bevestiging dat een landelijk erkend testlaboratorium (UL, FM, CSA) de specificaties heeft geverifieerd. Vereist door OSHA 29 CFR 1910.178(a)(3)	Een vervangende plaat accepteren van een niet-gecertificeerde bron

3. Het laadcentrum: het meest verkeerd begrepen getal op het bord

Lastzwaartepunt is het meest onbegrepen concept bij het gebruik van vorkheftrucks. Bij het nominale draagvermogen op de plaat wordt ervan uitgegaan dat het zwaartepunt van de lading precies op de aangegeven lastzwaartepuntafstand van het vorkvlak ligt - doorgaans 600 mm (24 inch). Dit komt overeen met een standaard pallet van 48 inch diep met gelijkmatig verdeeld gewicht.

Verplaats het lastzwaartepunt verder naar buiten - omdat de lading dieper is, aan één kant zwaarder is of omdat een aanbouwapparaat de lading naar voren duwt - en de truck wordt minder stabiel. De effectieve veilige capaciteit neemt af. Het kenteken verandert niet. Uw veiligheidsmarge wel.

Hoe het laadcentrum de werkelijke capaciteit beïnvloedt

Het verband is grofweg proportioneel. Gebruik deze formule om de aangepaste capaciteit te schatten wanneer uw laadzwaartepunt afwijkt van de plaatwaarde:

    Formule voor capaciteitsaanpassing
    Aangepaste capaciteit = Neeminaal vermogen x (nominaal lastzwaartepunt / feitelijk lastzwaartepunt)
         Voorbeeld:        Vrachtwagen van 5.000 lb met een nominaal laadzwaartepunt van 24 inch.
    Het zwaartepunt van uw lading bevindt zich op 36 inch vanaf het vorkvlak.
    Aangepaste capaciteit = 5.000 x (24 / 36) =         3.333 pond
    Je hebt 33% van je nominale capaciteit verloren - zonder de plaat aan te raken.

Werkelijk laadcentrum	Vrachtwagen van 5.000 pond (nominaal 24 inch)	Resterende capaciteit	Typisch scenario
24 inch (600 mm)	5.000 pond	100%	Standaard 48 x 40 inch pallet, gelijkmatige belasting
30 inch (762 mm)	4.000 pond	80%	60 inch diepe pallet of zware belasting aan de voorkant
36 inch (914 mm)	3.333 pond	67%	72 inch diepe lading of hulpstuk voor extra bereik
48 inch (1219 mm)	2.500 pond	50%	96 inch belasting of grote vatklem uitgeschoven

De tegengewichtmythe: Sommige bestuurders zijn van mening dat het toevoegen van gewicht aan de achterkant van een vorkheftruck het hefvermogen vergroot. Dat is niet het geval. Het toevoegen van contragewicht verandert het zwaartepunt en de rijeigenschappen van de truck. Het verandert niets aan het gecertificeerde nominale vermogen op de kentekenplaat, en het creëert nieuwe kantelrisico's in verschillende richtingen. Wijzig nooit tegengewichtmaatregelen zonder schriftelijke toestemming van de fabrikant en een nieuw plaatje.

4. Hefhoogte en restcapaciteit

Het nominale vermogen op de plaat geldt bij een specifieke hefhoogte, meestal grondniveau of een lage rijhoogte. Terwijl de mast omhoog reikt, gebeuren er twee dingen die de veilige capaciteit verminderen: het zwaartepunt van de truck stijgt en de voorwaartse hefboomwerking op de vooras neemt toe. Dit wordt genoemd restcapaciteit - de daadwerkelijk bruikbare capaciteit op een bepaalde hoogte.

De restcapaciteit wordt weergegeven op a aparte kaart gemonteerd op de mast , niet op het capaciteitsplaatje. In magazijnen met hoge stellingen – de meest voorkomende situatie waar dit van belang is – opereren operators die alleen het capaciteitsplaatje lezen en de restgrafiek negeren op hun gevaarlijkste momenten blind.

Resterende capaciteit - vorkheftruck van 5.000 lb (illustratief)

Grond (reizen)

5.000 pond - 100%

6 voet (1,8 m)

4.400 pond - 88%

10 voet (3 m)

3.900 pond - 78%

15 voet (4,6 m)

3.200 pond - 64%

20 voet (6,1 m)

2.600 pond - 52%

Opmerking: Waarden zijn illustratief. Raadpleeg altijd de specifieke tabel met restcapaciteit die op de mast van uw vrachtwagen is gemonteerd. De werkelijke cijfers variëren per model, masttype en uitrustingsstuk.

De praktische implicatie: een vorkheftruck met een gewicht van 5.000 pond die pallets op een rek van 6 meter plaatst, kan op die hoogte slechts 2.500 tot 2.800 pond veilig verwerken. Als uw lasten 2.000 kg wegen en u ze op zes meter hoogte stapelt, opereert u elke keer buiten de veilige grenzen - en het capaciteitsplaatje gaf u het juiste aantal aan. Je hebt de mastkaart gewoon niet gelezen.

5. Bijlagen: wanneer de plaat verandert

Elk niet-fabriekshulpstuk dat op een vorkheftruck is gemonteerd (zijverschuiver, rotator, klem, vatenhandler, push-pull, enkel-dubbel) heeft twee effecten op de nominale capaciteit:

Het opzetstuk zelf weegt iets - typisch 200 tot 1.000 lb, afhankelijk van het type. Dit wordt behandeld als de lading die de vrachtwagen al vervoert, waardoor er minder overblijft voor de daadwerkelijke pallet
Aanbouwdelen verplaatsen het lastzwaartepunt naar voren - Door het toevoegen van een mechanisch bereik verschuift het zwaartepunt van de lading verder van de vooras, waardoor de stabiliteit en dus de effectieve capaciteit worden verminderd

Onder OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , vereist elk hulpstuk vóór installatie schriftelijke goedkeuring van de fabrikant. Na goedkeuring moet het capaciteitsplaatje worden bijgewerkt om het gecombineerde gewicht van de truck en het aanbouwdeel weer te geven, en de herziene capaciteit op maximale hoogte met het aanbouwdeel geïnstalleerd.

Type bijlage	Typisch gewicht	Typische capaciteitsimpact	Plaatupdate vereist
Zijverschuiver	200-350 pond	-300 tot -500 lb op nominale capaciteit	Ja
Roterende klem	500-900 pond	-800 tot -1.500 pond	Ja
Enkel-dubbel (vorkenspreider)	300-500 pond	-500 tot -1.000 lb (plus verandering van lastzwaartepunt)	Ja
Trommelbehandelaar	150-400 pond	-300 tot -600 pond	Ja
Verlengde vorken (buiten de fabriekslengte)	Varieert	Aanzienlijk: het lastzwaartepunt verschuift proportioneel naarmate de vork uitsteekt	Ja

Bijlagen hebben hun eigen typeplaatjes. Volgens OSHA en ANSI moet elk uitrustingsstuk een eigen gegevensplaatje hebben waarop het gewicht van het uitrustingsstuk, de maximale capaciteit van de combinatie van vrachtwagen en uitrustingsstuk, en een waarschuwing om het kenteken van de vrachtwagen te raadplegen voor de werkelijke operationele capaciteit. Indien op de aanbouwplaat een capaciteit staat vermeld die hoger is dan op het herziene vrachtwagenplaatje, geldt altijd het lagere getal.

6. Aanduiding van vrachtwagentypes: de lettercode uitgelegd

De typeaanduiding van de vrachtwagen op het capaciteitsplaatje is niet alleen een brandstofidentificatie. Het is een veiligheidsclassificatie gedefinieerd door OSHA en ANSI die bepaalt waar de truck wettelijk mag worden gebruikt op basis van gevaren voor het milieu.

Codeer	Stroombron	Beoordeling gevaarlijke omgeving	Typisch gebruik
E	Elektrisch	Algemene (niet-geclassificeerde) gebieden	Standaardmagazijnen, opslag van afgewerkte goederen
ES	Elektrisch	Gebieden waar brandbare dampen in kleine hoeveelheden aanwezig kunnen zijn	Voorzieningen waar af en toe oplosmiddelen worden gebruikt
EE	Elektrisch	Gebieden met een matig risico op brandbare dampen of stof	Graanverwerking, bepaalde chemische opslag
EX	Elektrisch	Geclassificeerde gevaarlijke locaties (NEC Klasse I/II Div. 1)	Farmaceutische API-ruimtes, opslag van oplosmiddelen, verffaciliteiten
G	Benzine	Algemeen (buiten of goed geventileerde ruimtes)	Houtwerven, buitenbouw, laadkades
LP/LPS	Vloeibaar propaan	LP = algemeen; LPS = bescherming van een geclassificeerd gebied	Voedseldistributie, laadkades voor koude opslag, buitenterrein
D / DS / DY	Diesel	D = algemeen; DS / DY = extra beveiliging	Zware buitenactiviteiten, havens, bouwplaatsen

7. Wanneer de plaat moet worden bijgewerkt

Het capaciteitsplaatje is een levend document. Voor elke wijziging aan de truck die van invloed is op de capaciteit, de gewichtsverdeling of de veilige werking, is een kentekenupdate en schriftelijke goedkeuring van de fabrikant vereist voordat die wijziging wordt doorgevoerd. Dit is niet optioneel onder OSHA of ANSI.

Verandering	Plaatupdate vereist	Goedkeuring van de fabrikant vereist
Een niet-fabriekshulpstuk toevoegen (sideshifter, klem, enz.)	Ja	Ja - written approval required first
De batterij vervangen door een ander gewicht	Ja	Ja if outside min/max range on plate
Het vervangen van de mast door een ander type of hoogte	Ja	Ja
Verlengen of verlengen van de vorken	Ja	Ja
Het contragewicht aanpassen	Ja	Ja - and rarely granted
Routineonderhoud (olie, filters, banden met dezelfde specificaties)	No	No

Als de oorspronkelijke fabrikant failliet gaat of niet reageert, staat OSHA een Gekwalificeerde geregistreerde professionele ingenieur om de veiligheidsanalyse uit te voeren en de wijziging schriftelijk goed te keuren. Het kenteken moet nog worden bijgewerkt voordat de vrachtwagen weer in gebruik wordt genomen.

8. Wat te doen als de plaat ontbreekt of onleesbaar is

Een vorkheftruck zonder leesbaar hefvermogenplaatje moet onmiddellijk buiten gebruik worden gesteld. Dit is geen oordeelsbeslissing – het is een directe OSHA-vereiste onder 29 CFR 1910.178(a)(6).

Te volgen stappen:

Tag de vrachtwagen - bevestig een lockout/tagout-melding die de werking verhindert totdat de plaat is vervangen
Zoek het model- en serienummer - meestal in het frame gestempeld bij de bevestiging van het beschermdak of onder de motorkap. Deze heb je nodig om een vervanging te bestellen
Neem contact op met de fabrikant of geautoriseerde dealer - geef model, serienummer en eventuele bekende bijlagen op. De meeste fabrikanten kunnen binnen enkele werkdagen een gecertificeerde vervangende plaat afgeven
Als de fabrikant niet meer actief is - neem contact op met een gekwalificeerde, geregistreerde professionele ingenieur om de truck te beoordelen en een gecertificeerd vervangend kenteken af te geven. Probeer de plaat niet opnieuw te maken op basis van geheugen of oude documenten zonder technische goedkeuring
Inspecteer de nieuwe plaat op volledigheid - controleer of het alle velden bevat die vereist zijn door OSHA en ANSI, en eventuele bijlagen weergeeft die momenteel zijn geïnstalleerd

Herinnering controle vóór dienst: OSHA vereist een inspectie vóór elke dienst van elke vorkheftruck vóór elke dienst. De leesbaarheid van de plaat maakt deel uit van die inspectie. Als de plaat vervaagd, bekrast of gedeeltelijk bedekt is, documenteer dit dan en begin met vervanging - wacht niet tot een volledige inspectie mislukt.

9. Beknopte handleiding voor de operator: de plaat in 60 seconden aflezen

Vóór elke dienst moeten operators deze reeks doorlopen:

Is het plaatje aanwezig en volledig leesbaar? Zo nee: markeer de truck en gebruik hem niet.

Wat is de typeaanduiding van de vrachtwagen? Controleer of het overeenkomt met het gebied waarin u gaat opereren.

Wat is de nominale capaciteit en op welk lastzwaartepunt? Schrijf of onthoud het nummer. Standaardpallets van 48 inch = laadzwaartepunt van 24 inch. Bredere of langere lasten = lastzwaartepunt beweegt naar buiten, capaciteit neemt af.

Is er een opzetstuk geïnstalleerd? Zo ja, gebruik dan het lagere capaciteitscijfer op de bevestigingslijn van de plaat - niet het nominale vermogen van de basis.

Gaat u boven de 10 meter tillen? Zo ja, zoek en lees de restcapaciteitstabel op de mast voordat u gaat laden.

Voldoet de lading die u gaat ophalen aan deze voorwaarden? Als het vereiste gewicht, de diepte of de hoogte van de lading groter is dan wat de plaat en de mastkaart toestaan, til dan niet. Escaleer naar een supervisor.

Veelgestelde vragen

Wat gebeurt er als ik de nominale capaciteit overschrijd?

Het overschrijden van de nominale capaciteit destabiliseert de truck doordat het gecombineerde zwaartepunt naar voren verschuift ten opzichte van de vooras – het kantelpunt. Wanneer dit gebeurt, fungeren de voorwielen als steunpunt en kantelt de truck naar voren, waardoor alles ervoor, inclusief de bestuurder, verpletterd wordt. Omkantelen is de belangrijkste oorzaak van ernstige dodelijke ongevallen met vorkheftrucks. Zelfs ladingen die iets boven de capaciteit liggen, verhogen het kantelrisico omdat de stabiliteitsmarge wordt verkleind voordat er dynamische factoren (draaien, remmen, oneffen vloeren) worden toegevoegd.

Kan ik de capaciteit vergroten door contragewicht toe te voegen?

Nee. Het toevoegen van contragewicht verandert het rijgedrag en het zwaartepunt van de truck, maar vergroot het gecertificeerde nominale vermogen niet. Zowel OSHA als ANSI verbieden het wijzigen van tegenwichtsmaatregelen zonder schriftelijke goedkeuring van de fabrikant - en fabrikanten geven deze goedkeuring zelden omdat de verandering nieuwe instabiliteitsrisico's in andere richtingen met zich meebrengt. De nominale capaciteit op de plaat neemt niet toe, ongeacht wat er aan de achterkant van de truck wordt toegevoegd.

Is de nominale capaciteit in kilogram of pond?

De meeste kentekenplaten in de VS tonen beide. Veel internationale fabrikanten (waaronder Hangcha) beoordelen apparatuur in kilogrammen als de primaire eenheid en ponden als secundair cijfer. Controleer altijd welke eenheid van toepassing is voordat u het nummer gebruikt. Een veel voorkomende fout is het lezen van een metrische capaciteitsplaat (bijvoorbeeld 2.500 kg = 5.511 lb) en het behandelen van 2.500 als een pondcijfer - dit zou leiden tot een dramatische onderbenutting van de truck. Omgekeerd zou het lezen van een pond in kilogram een catastrofale overbelasting betekenen.

Heeft een gebruikte heftruck een nieuw capaciteitsplaatje nodig?

Het originele kenteken blijft geldig zolang het leesbaar is en de huidige vrachtwagenconfiguratie nauwkeurig weergeeft. Wanneer u een gebruikte vorkheftruck koopt, inspecteer dan onmiddellijk de plaat en controleer of deze overeenkomt met de daadwerkelijke truck: het juiste model, eventuele geïnstalleerde hulpstukken en het bereik van het batterijgewicht voor elektrische modellen. Als een vorige eigenaar aanbouwdelen heeft toegevoegd zonder het kenteken bij te werken, is dat een actuele overtreding die moet worden gecorrigeerd voordat de truck bij u in gebruik wordt genomen.

Wat is het verschil tussen het capaciteitsplaatje en de restcapaciteitgrafiek?

Het capaciteitsplaatje toont de maximale nominale capaciteit bij het gespecificeerde lastzwaartepunt en een basislijnhefhoogte. De restcapaciteitgrafiek – afzonderlijk op de mast gemonteerd – laat zien hoe die capaciteit verandert naarmate de hefhoogte toeneemt. Beide moeten samen worden gelezen voor elke operatie boven een lage rijhoogte. Het capaciteitsplaatje alleen is niet voldoende voor gebruik in hoge stellingen.
