Inzicht in het nominale vermogen en het laadzwaartepunt van een pallettruck

Deel 1: De gouden regel voor de capaciteit van pallettrucks

De nominale capaciteit van een pallettruck is alleen geldig als het zwaartepunt van de lading op één lijn ligt met het door de fabrikant opgegeven lastzwaartepunt, doorgaans 600 mm. Als u verder dan deze afstand werkt, wordt dit geactiveerd Belastingvermindering , waardoor de veilige heflimiet aanzienlijk wordt verlaagd om hydraulisch falen en kantelen te voorkomen. Voor elke 100 mm dat het lastzwaartepunt naar voren beweegt, kan het daadwerkelijke hefvermogen met 15% tot 20% afnemen.

Deel 2: De fysica van het lastzwaartepunt (LC) begrijpen

De Laadcentrum (LC) is de horizontale afstand vanaf het verticale vlak van de vorken tot het zwaartepunt van de lading. Op het gebied van de mondiale materiaalbehandeling 600 mm is de standaardbenchmark omdat deze het middelpunt van een standaardpallet van 1200 mm vertegenwoordigt.

De Role of the 600 mm Industry Standard
De meeste industriële pallets (GMA of Europallets) zijn 1200 mm diep. Door het gewicht gelijkmatig te plaatsen, wordt de Zwaartepunt (CoG) precies op de 600 mm-markering zit. Als u langere vorken gebruikt om twee pallets of extra grote kratten te vervoeren, verschuift het tandwiel naar de vorkpunten, waardoor de pallettruck een onstabiele hefboom wordt.

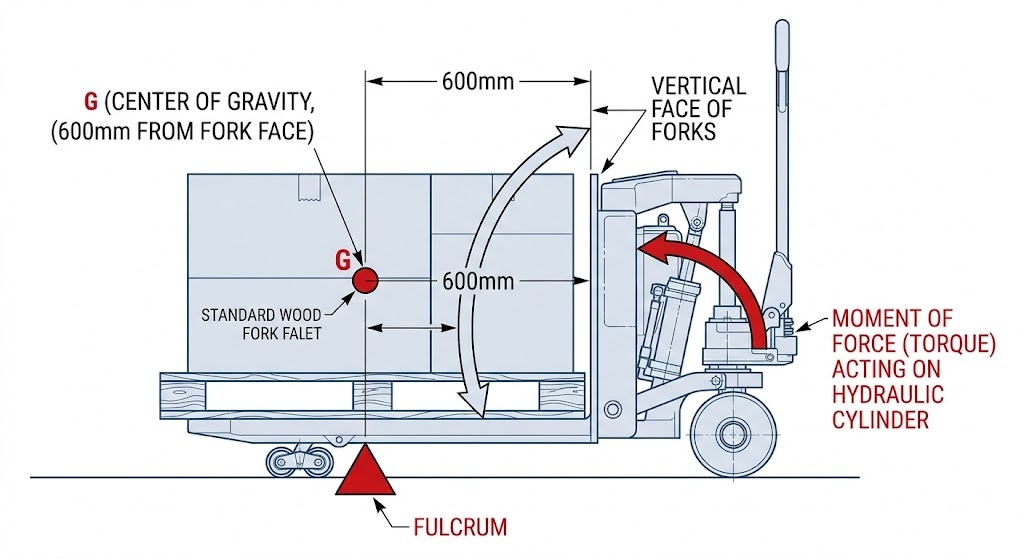

De Lever Principle and the Fulcrum Point

Een pallettruck werkt als een Klasse 1 hefboom . De voorste lastwielen fungeren als de Steunpunt . Wanneer de afstand tussen de lading en het draaipunt groter wordt, neemt de neerwaartse kracht (koppel) die wordt uitgeoefend op het hydraulische systeem en het chassis exponentieel toe, zelfs als het gewicht van de lading hetzelfde blijft.

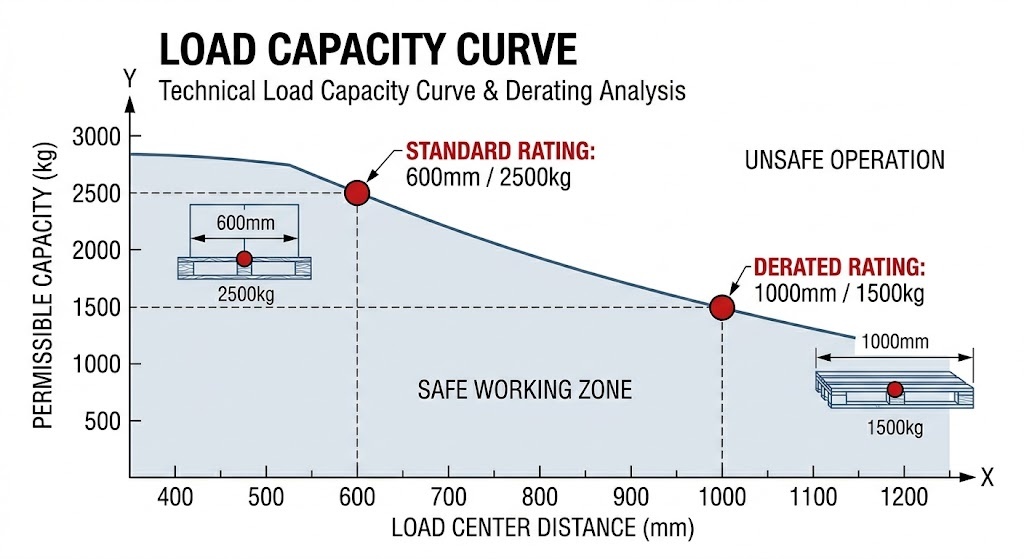

Deel 3: De technische realiteit: analyse van belastingvermindering

Belastingvermindering is de berekende vermindering van het maximale hefvermogen van een machine naarmate het lastzwaartepunt toeneemt. Dit is een niet-lineaire relatie die wordt gedicteerd door de Principe van momenten . Wanneer de last zich van de vorkwortel verwijdert, verschuift het mechanische voordeel, waardoor de hydraulische afdichtingen en het chassis overmatig worden belast.

De Derating Calculation Logic
Om de veilige capaciteit voor niet-standaard belastingen in te schatten, gebruiken professionals de verhouding tussen het ontwerpmoment en het werkelijke moment.
Formule: Werkelijke capaciteit = (nominale capaciteit * standaard laadzwaartepunt) / nieuw laadzwaartepunt

Voorbeeld: Voor een vrachtwagen van 2500 kg die een krat probeert op te tillen met een laadzwaartepunt van 1000 mm:
(2500 * 600) / 1000 = 1500 kg.

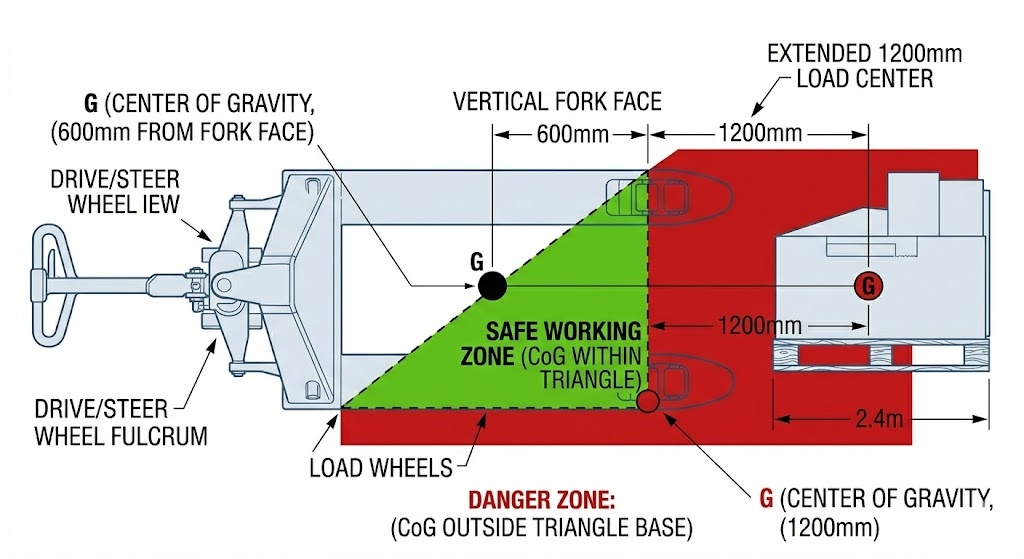

Deel 4: Techniek voor stabiliteit: de stabiliteitsdriehoek

In tegenstelling tot vierwielige vorkheftrucks vertrouwt een pallettruck op een specifieke geometrie om het evenwicht te behouden. De Stabiliteitsdriehoek wordt gevormd door het aandrijfwiel (of stuurwielen) en de twee voorste lastwielen.

De Impact of Center of Gravity (CoG)

De CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Stijgbaarheid (navigeren over een helling van 5%) of middelpuntvliedende kracht tijdens een scherpe bocht – kan de CoG buiten de voetafdruk duwen, wat leidt tot een zijdelingse kanteling of een voorwaartse helling.

Dynamische factoren die de stabiliteit beïnvloeden

• Traagheidsmoment: Snel accelereren of noodremmen met een verlengd lastzwaartepunt zorgt voor een enorme piek in de hydraulische druk.
• Bodemvrijheid: Ladingen met hoge capaciteit op verlengde middelpunten zorgen ervoor dat de vorken doorbuigen (lichtjes buigen). Als de Verlaagde hoogte al minimaal is (bijvoorbeeld 85 mm), kan deze doorbuiging ervoor zorgen dat de vorken over de grond schrapen, wat tot abrupte stops leidt.

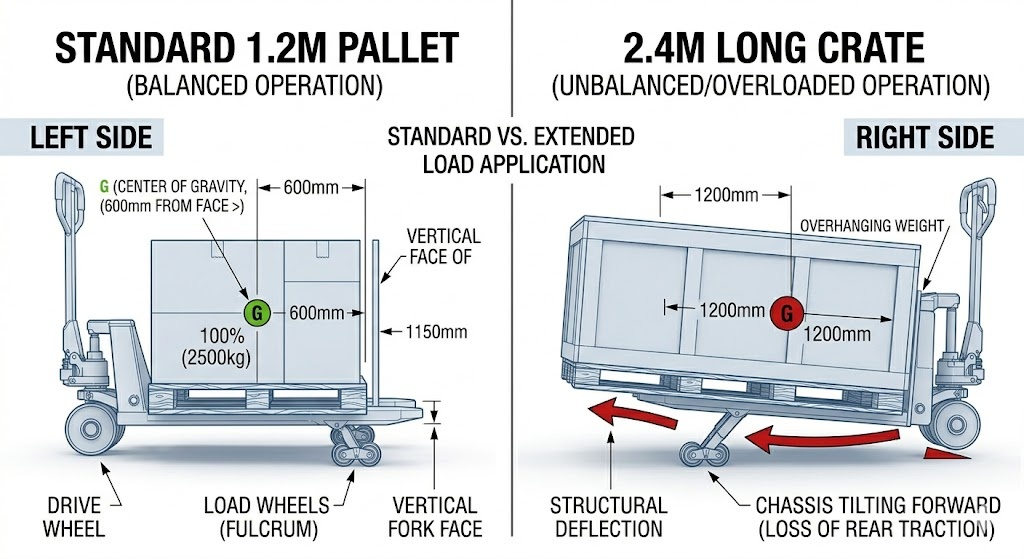

Deel 5: Branchespecifieke selectiestrategieën

Een palletwagen kiezen op basis van Nominaal vermogen alleen is een veel voorkomende inkoopfout. High-performance omgevingen vereisen het matchen van de Resterende capaciteit aan het specifieke belastingsprofiel van de industrie.

Standaard magazijnbeheer (FMCG)

• Vereiste: Hoogcyclusrendement voor standaard 1200 mm pallets.
• Strategie: Houd je aan de 1150 x 540 mm vork configuratie. Dit zorgt ervoor dat de Laadcentrum blijft op 600 mm, waarbij 100% van de nominale capaciteit en optimale draaicirkel (Ast) behouden blijft.

Bouw en zware industrie

• Vereiste: Hanteren van geconcentreerde lasten (machines) of verdeelde lange lasten (hout/buizen).
• Strategie: Voor lasten met een lengte groter dan 1500 mm: Zwaar chassis van 3500 kg Vaak is het nodig om een last van 1500 kg veilig te vervoeren vanwege de Belastingvermindering uitwerking. Controleer de Stijgbaarheid beoordeling bij gebruik van opritten, omdat verlengde lastcentra de tractie op het aandrijfwiel verminderen.

Koudeketen en farmacie

• Vereiste: Hygiëneconformiteit en stabiliteit in tractieomgevingen bij lage temperaturen.
• Strategie: Gebruik Roestvrij staal modellen met gespecialiseerde niet-giftige hydraulische olie. Houd er rekening mee dat koude omgevingen de consistentie van de hydraulische druk kunnen beïnvloeden; Zorg ervoor dat het apparaat beschikt over een Overbelastingsdrukontlastklep om structurele vermoeidheid tijdens “Moment van kracht”-pieken te voorkomen.

Deel 6: Veelgestelde vragen (FAQ)

Vraag 1: Kan ik een last van 2000 kg heffen als mijn pallettruck geschikt is voor 2500 kg?
Antwoord: Ja, maar alleen als het lastzwaartepunt 600 mm of minder bedraagt. Als u een niet-standaard of te grote last heft waarbij het zwaartepunt groter is dan 600 mm, Belastingvermindering effect vermindert uw daadwerkelijke veilige capaciteit. Bij een lastzwaartepunt van 1000 mm kan een vrachtwagen van 2500 kg bijvoorbeeld slechts ongeveer 1500 kg veilig verwerken.

Vraag 2: Welke invloed heeft de vorklengte op de stabiliteit van een pallettruck?
Antwoord: De vorklengte bepaalt de positionering van de Steunpunt Point . Terwijl langere vorken (bijvoorbeeld 1800 mm) extra grote lading mogelijk maken, verplaatsen ze het zwaartepunt van de lading verder weg van het aandrijfwiel. Dit vergroot de Moment of Force op het hydraulische systeem en verplaatst het zwaartepunt (CoG) naar de rand van de Stabiliteitsdriehoek , waardoor het risico op kantelen toeneemt.

Vraag 3: Wat is “restcapaciteit” bij materiaaloverslag?
Antwoord: Resterende capaciteit is het werkelijke hefvermogen van de apparatuur in een specifieke, niet-standaard configuratie. In tegenstelling tot de Nominaal nominaal vermogen (het maximale gewicht onder ideale omstandigheden), houdt de restcapaciteit rekening met afnemende factoren zoals verlengde lastzwaartepunten, het gebruik van aanbouwdelen of hoge hefhoogtes.

Vraag 4: Waarom verliest mijn elektrische pallettruck grip bij het vervoeren van lange ladingen?
Antwoord: Dit komt meestal door Chassis kantelen veroorzaakt door een verlengd lastcentrum. Wanneer het gewicht van de lading te ver naar voren wordt geconcentreerd (voorbij de voorste lastwielen), ontstaat er een hefboomeffect waardoor het achterste aandrijfwiel omhoog wordt getild. Dit vermindert de neerwaartse druk die nodig is voor tractie, wat leidt tot wielspin en gecompromitteerd remmen.
